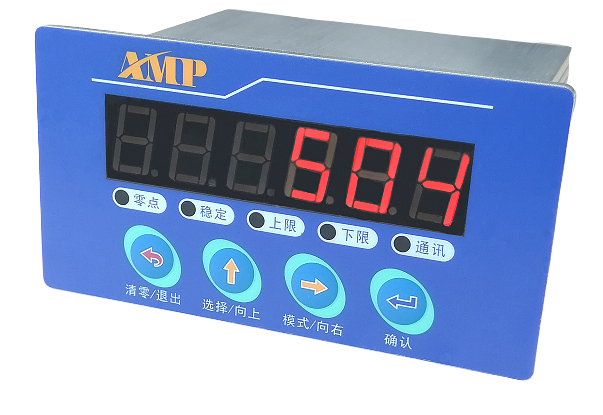

测力仪表是面向过程称重范畴的称重控制模块。测力仪表模块具有较强的功用,显现界面友好,信息丰厚、操作简单且性能稳定。

测力仪表产品特性:

● 模块化设计,导轨式装置

● 6 位数码管显现,在任何光照条件下均能明晰读数

● 在面板上可直接停止清零、去皮、肃清的根本称重操作

● AD采集200次/秒,高抗干扰性,胜利处理了在对讲机在现场标定时,关于仪表的干扰,也经过10KW以内伺服系统的干扰。

● 丰厚的输出接口:RS232,RS485 支持Modbus RTU 协议,(能够定制输出格式,目前主要支持托利多的连续输出,传力的连续输出格式。若有其它代表性的输出格式,能够定制。)

● 模仿量输出方式多种可选,标定后模仿量自动对应,根本无需二次调整。

● 便利的标定方式,在现场没有契合标定请求的砝码时,能够减少最大量程10倍,然后停止标定,标定之后再修正到目的最大量程,就能够完成小砝码标定大量程。

● 修正最大量程,小数点位置,最小分度值,不影响标定结果。

应用范畴:

● 各种静态称重控制系统 例如:搅拌站混配料称重显现控制系统,非防爆化工,医药反响釜称重控制系统。

测力仪表技术规格与性能:

外壳

塑料外壳,带显现屏和操作面板

尺寸(WxHxD)

86.8mm×57.9mm×71.5mm

平安维护

IP20

运用环境

温度:-10°～ 40℃ (14°～ 104°F) ; 相对湿度:10% ～ 95%,不冷凝

电源

+24VDC(±10%),功率<3W

显现屏

6位绿色数码管,高度0.32"

重量显现

最大显现分度数为100,000

秤台类型

1个模仿式秤台

传感器数量

1～6个350欧姆的传感器(灵活度为2或3mV/V)

A/D更新速率

A/D转换率:200Hz

传感器鼓励电压

5VDC

最小输入灵活度

0.6μV/d

键盘

4个轻触薄膜功用按键

串口

一个RS-232,4800～115,200波特率 ; 一个RS-485,4800 ～115,200波特率

支持协议

连续输出、MODBUS-RTU

模仿量输出口

0～5V、0～10V、-5V～+5V、-10V～+10V、0～20mA、4～20mA、0～24mA

显现屏与键盘:

● 测力仪表模块显现屏由6个0.32"绿色数码管组成。

● 测力仪表显现屏正面有四个根本功用键,可完成清零、去皮、选择和确认。同时它们也可用于进入设置菜单、选择设置选项以及输入参数值。

秤台应用:

测力仪表 模块支持模仿式秤台,它可以提供 5V 的鼓励电压来驱动 6 个 350 欧姆的模仿式传感器。6 线制传感器即便传感器电缆电阻随温度变化,也可以保证丈量的精确性。

装置方式:

测力仪表模块为规范的导轨式装置,可装置在35mm宽的导轨上。首先,肯定固定卡锁已开锁,然后按着下面红色箭头方向把测力仪表卡在导轨上,模块要拆下导轨的办法类似。
